              HYCQ輕型不銹鋼磁力泵

              HYCQ輕型不銹鋼磁力泵(簡稱:磁力泵)是應用現代磁力學原理,利用永磁體的磁力傳動實觀扭矩的無接觸傳遞的一種新型泵
              聯系電話:136-2518-2808

              產品詳情

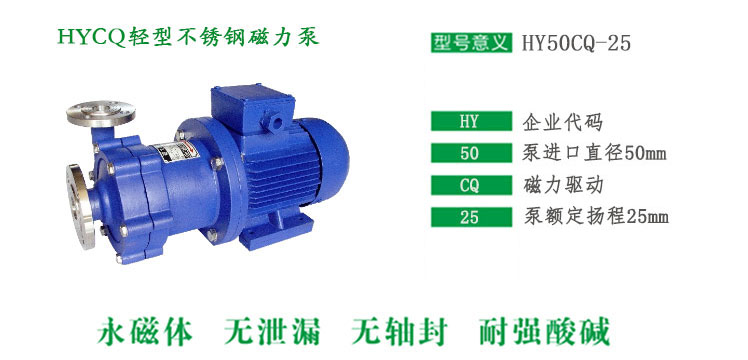

                一、型號意義



              HYCB50-32-160A 中各字母含義說明如下:


              HYCQ輕型不銹鋼磁力泵型號說明



                二、產品概述




              HYCQ輕型不銹鋼磁力泵(簡稱:磁力泵)是應用現代磁力學原理,利用永磁體的磁力傳動實觀扭矩的無接觸傳遞的一種新型泵,也就是電機帶動外轉子(即外磁鋼)總成旋轉時,通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉,由于介質封閉在靜止的隔離套內,從而達到無泄漏抽送介質的目的,徹底解決了機械傳動泵的軸封泄漏,而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵,創造&ldquo;無泄漏車間&rdquo;、&ldquo;無泄漏工廠&rdquo;,實現安全、文明生產。





                三、設計特點



              1、HYCQ輕型不銹鋼磁力泵是全密封、無泄漏、無污染、高效節能的新型工業用泵;

              2、泵體、葉輪、隔板、泵軸、內轉子、隔離套等過流部件均采用優質不銹鋼或特殊材料精密鑄造;

              3、磁鐵選用鐵氧體磁體,具有良好的磁性,耐高溫,不退磁;

              4、動環、滑動軸承采用高耐磨耐溫的石墨、四氟等材料,有效地保證泵的使用壽命;

              5、密封采用封閉式靜密封,徹底解決了介質泄漏;

              6、無需獨立潤滑和冷卻水,降低了能耗;

              7、直聯后拉式設計,無需拆卸管道,維修方便;

              8、臥式安裝,結構緊湊、占地面積小,振動小,噪音低,運行特別平穩;

              9、外磁直接與電機轉軸相連,采用直聯式,具有結構簡單、無需對中、傳動效率高、噪音小、振動小等優點。



                四、主要用途


              廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥,造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體,尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和貴重液體的輸送。

              性能范圍:設計壓力: 0. 6MPa、流量: 1.2- -50m3/h、 揚程: 8- -50m、 功率: 0. 18- 22kW

              適用溫度: -30^ 100'C, 采用風冷結構可達150^ 160&deg;C

              選裝配件:防空運轉裝置,泄漏監控裝置,測溫裝置

              注意事項:當介質比重大于1.3mg/cm&deg;時訂貨時應說明,禁止空運轉,禁止輸送含有顆?;蛴薪Y晶介質。

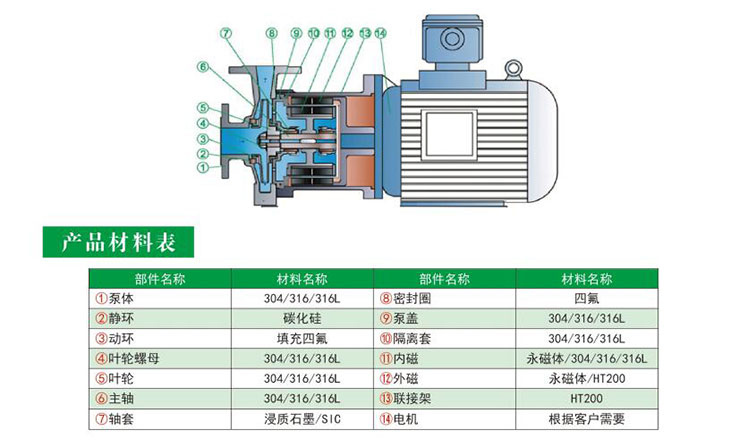

                 五、產品結構圖






              HYCQ輕型不銹鋼磁力泵結構圖

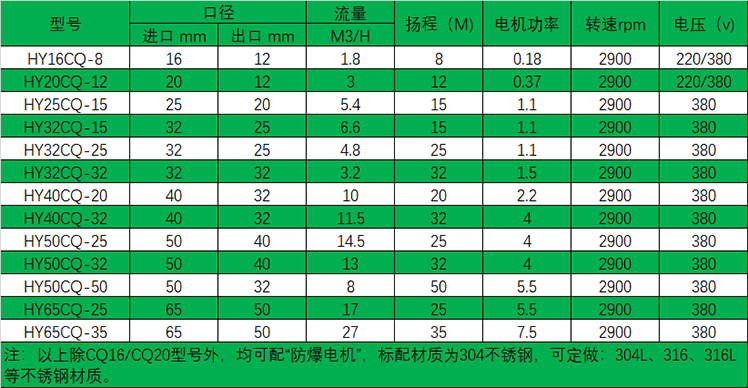

                 六、選型參數表





              HYCQ輕型不銹鋼磁力泵選型表


                 七、安裝尺寸及參數表

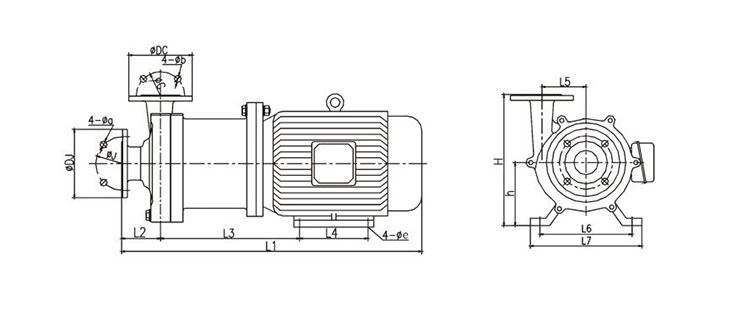

              HYCQ輕型不銹鋼磁力泵安裝尺寸圖
              不銹鋼磁力驅動泵安裝參數表


                 八、安裝注意事項






              a、須 知

              1、磁力泵嚴禁空運轉,泵運行時的較小流量,應不小于額定流量的30%.

              2、磁力泵嚴禁輸送含顆粒的介質。

              3、磁力驅動泵具有很強的磁場,對帶有電子醫療設備或裝置(如電子起搏器)的人員有不利的影響,該人群需遠離。


              b、安裝

              1、泵要安裝并固定在穩定的基礎上,不受其它機械震動的影響。

              2、管道盡可能布置成直管,并盡量縮短管道長度,必須轉彎處彎頭彎曲半徑應是管道3-5倍,角度盡可能大于90度。

              3、進口管路彎頭不應超過2處,總長不宜超過5米。

              4、安裝泵機時,與泵相連接的管道應進行清理,進出口管道應另設支撐,不得將管路重量支撐于泵上。

              5、泵在吸上工況下使用時,泵的出口必須裝出口閥門:泵在倒灌工況下使用時,泵的進出口都必須裝閥門。泵的進口及出口盡量安裝管道補償器,以便于維修。


              c、啟動

              1、開車前應先盤動外磁聯軸節一圈以上,檢查有無擦碰情況,運轉輕松無阻滯現象方可使用。

              2、吸上工況,將泵內灌滿須輸送的液體:倒灌工況,打開進口閥供給液源。

              3、接通電源,檢查泵的轉向是否正確,將出口閥關閉,即可啟動(即關閥啟動),然后調節出口閥門,使泵達到所需的流量(壓力)。

              4、機組試運轉3-6分鐘,如無異?,F象可投入運行。


              d、運轉

              1、要經常檢查泵和電機的溫升情況,軸套承的溫升不應大于40P,允許的溫度不大于90P,對于B級絕綠電機,環境溫度為40紀時的較高溫升為90P,允許的溫度為130P。

              2、不能以進口閥調節泵流量,以免引起汽蝕。

              3、當泵的裝置揚程小于泵的額定揚程時,必須關小出口閥門,使流量達到額定值,若出口閥全開,則流量會大于額定值班,在此參數點運行,電機易過載,不安全。

              4、在運轉過程中,如發現有不正常聲音或其它故障時,需立即停機檢查,待排除故障后才能繼續運轉。


              e、停機


              1、停機時,先關閉出口閥門,然后再切斷電源。

              2、關閉進口閥門。

              3、保持泵機外部及環境的清潔,用水沖洗時,應防止電機受潮,沖洗后應用布擦凈泵機上的水跡。

              4、泵如在室外,應采取防雨措施,以防電機受潮后燒毀。

              5.停機后如環境溫度低于輸送介質凝固溫度時,要放凈泵內的液體,以防凍裂。

              6、長期停機不用時,應切斷電源,清洗泵內流道,用清水沖洗干凈,尤其是密封部件要認真對待沖洗井將泵的進出口封閉好,妥善保管。
